小型宾馆污水处理工程
来源：原创
编辑：富生源
时间：2016-08-16 15:32
点击:次
一、 项目概况
(一)项目背景
广州富生源环保工程有限公司
(二)污水排放水量及排放规律
根据宾馆的要求，参考对国内众单位多年积累的设计资料和富生源环保在生活污水处理方面的成功经验，同时考虑到雨水倒灌和旅游高峰情况，该宾馆污水处理量按3m3/H设计。
该污水处理站设备运行采用全自动兼人职守操作，每天工作24小时，年生产按365天计。
(三)污水水质状况
根据一般宾馆的水质监测报告和实际情况，该废水水质状况如下：
二、工程方案编制的依据、原则和范围
(一)编制依据
1、《中华人民共和国水污染防治法》;
2、企业提供的水质、水量及相关情况;
3、国家《污水综合排放标准》GB8978—1996中的一级排放标准;
4、《室外排水设计规范》GBJ14—47;
5、国家现行的有关工程设计规范。
(二)编制原则
1、认真贯彻国家关于环境保护工作的方针和政策，符合国家的有关法规、规范、标准;
2、选用的工艺流程处理效果好，技术先进成熟稳妥可靠，适应性强，经济合理，在确保达标排放的前提下，力求简单实用，以方便管理操作;
3、尽量降低一次性投入，力求运行成本降低，具有可持续发展性;
4、创建良好的生产和生活环境，努力创建现代化花园式的污水处理工程。
(三)编制范围
1、本方案只涉及废水处理站内的设计和施工概算;
2、消防设计、冬季保暖及废水处理站外的管网设计、供电系统设计和概算由企业自行安排。
三、排放废水特点概述
该宾馆排放废水属中等偏低浓度的有机废水，主要含有有机污染物质，不含有毒物质，废水的BOD5/CODcr为0.6左右，可生化性好，易于生化处理。
四、宾馆废水治理工艺选择
(一)工艺选择
宾馆排放的废水污染物含量中等，废水中含溶解性CODcr比重大，单纯采用物化混凝处理很难达标排放;采用生化处理效果较好。
根据公司去宾馆实地考察，由于宾馆周围空地有限，建议采用一体化的钢体结构，内部的机电设备原则采用日本原装，具有占地面积小、灵活、耐用、基本无噪音和运行费用低等优点。相对投资不大。但是由于用户出于经费原因，要求再作一个地埋式，以土建为主的处理系统，处理工艺仍采用生化处理。
(二)生物处理技术
在生物处理技术中，我们选择了近年来发展最为迅速的一种好氧生物处理技术——生物接触氧化法。
该法属于生物膜法的一种，该法的生物载体主要是池内装置的优质生物填料。与其它生物处理方法相比，其主要特点是：
1.由于填料的比表面积大，池内的充氧条件良好，生物接触氧化池内单位体积的生物固体量(10~20g/L)都远远高于活性污泥法曝气池的生物量(1.5~3.0g/L)。因此，生物接触氧化池具有较高的容积负荷(3.0~6.0kgBOD5/m3·d)，是活性污泥法的6~7倍。
2.由于相当一部分微生物固着生长在填料表面，不存在令人头痛的污泥膨胀问题，运行管理方便。
3.由于生物接触氧化池内生物固体量多，水质属完全混合型，因此生物接触氧化池对水质水量的骤变有较强的适应能力。
4.由于生物接触氧化池内生物固体量多，有机容积负荷较高，其F/M(有机基质F与微生物M 的比值)可以保持在一定水平，因此污泥产量低于活性污泥法。
5.处理能力大，占地面积小，容积负荷高，池子容积小，相当于活性污泥法和氧化沟的四分之一至五分之一。
6.氧的利用率高(15%以上)运行动力省。
在生物接触氧化法工艺中，有两种供氧方式,一种是鼓风曝气，一种是射流曝气。这两种方式相比，鼓风曝气具有氧利用率高、能耗省等特点，因此，该工程方案决定采用《鼓风曝气生物接触氧化法》工艺对该企业废水进行生化处理。
该技术具有投资少、效益高、运行费用低、操作管理方便、耐冲击负荷强等特点。
另外，由于该宾馆地处中原，考虑冬季时间长，气温低，不利于微生物的生长发育。因此，我们特意在生化处理阶段延长生化处理时间，在设计上对BOD5负荷取值偏低，为冬季低温运行留有较大的余地。
五、污水处理站设计技术方案
(一)工程地点：宾馆的停车场地下
(二)设计参数
1.设计处理能力：Q=72m3/d，每天24小时运行设计，3m3/h。
2.设计进水水质(见表1)
表 1 设计进水水质
3.设计出水水质(采用GB8978-1996《污水综合排放标准》中的一级标准)。即见表2：
表 2 设计出水水质
(三)工艺流程说明
废水经格栅除去漂浮物，流入调节池进行水质与水量的调节预处理，然后，再进入一级和二级接触氧化池进行生化处理，同时对一级和二级接触氧化池的水用鼓风机进行曝气。经过二级接触氧化池进行生化处理之后的水含有残余的生物膜，必须经行沉淀，经沉淀后的上清液排出，此时的出水水质达到GB8978-1996一级标准。经沉淀池后产生的污泥回化粪池进行厌氧处理。经过化粪池进行厌氧处理后的上清液再流入调节池进行处理，如此循环。
(四)本工艺流程中采用的特色技术
1.本工艺对产生的污泥经过巧妙设计，不需要外排处理，而是进行厌氧消化。这样大大改善了污水处理站的环境。由于整个污水处理实施全部埋在地下，基本做到不占地。
2. 生物接触氧化池：该装置为整个废水处理工艺中关键技术，这里应用了目前国内最先进的不会堵塞的曝气装置——可变孔曝气软管和新型的组合式多孔环生物填料。保证了生化系统的高效运行。
(五)废水处理效果预测
处理后水质预测(见表3)
表 3 主要处理单元去除率
由此可见，处理后水质达到GB8978-1996一级标准。该处理后水质再经过滤处理完全可回用于企业办公楼、住宅楼冲厕和浇花草用。
(六)主要构筑物及设备概述
1. 主要构筑物概述：
① 调节池
主要功能：是均化水质，调节水量，由于废水水质和水量时际变化较大，根据该宾馆废水排放情况，调节池必须至少有8个小时的储水调节能力，才能保障污水处理稳定进行。
砖混结构，设计HRT=8h;V有效=24m3，H有效=3m，超高0.5m，V总=28m3。
②生物接触氧化池(二个)
砖混结构，设二个廊道，串联运行。池深4.5m，有效水深4.0m，容积负荷取0.8kgBOD5/m3.d， V总=30m3，水力停留时间HRT=6h。底部设V填料=18m3，HA65-5.5型可变孔曝气软管,池内装填组合式多孔环生物填料。
③二沉池
采用砖混结构，设计表面负荷1.5m3/ m2.h，V有效=9m3， V总=15m3，(含泥斗)，水力停留时间HRT=2.5h。
2.主要设备概述：
① 格栅：采用自制水力格栅，钢制，粗细二道。
② 风机、潜污泵和污泥泵：各一台。
③ 液位控制装置二套。
④ 可变孔曝气软管二组。
上述各机电设备与配电系统(含动力配电柜，动力配电箱，照明配电箱等)相连并进行控制。
(七)工程投资估算和占地面积
1. 工程投资估算：(见表4)
表4 工程投资估算 单位：人民币
投资构成汇总表
2. 工程占地面积：
工程占地面积约为28m2。
(八)直接运行费用分析
1. 吨水电费：配电功率为3kw，吨水耗电=3/3=1.0，每度按0.5元计，则吨水电费：0.5×1=0.5(元/吨水);
2. 人工费：一人兼管，每月工资500元，吨水费用：
500÷30÷72=0.23(元/吨水);
3. 合计吨水直接运行费用：0.5+0.23=0.73(元/吨水)。
六、电气设计
(一)设计范围：本方案设计用电范围以废水处理进线盒为界，进线盒以内的动力设备用电及照明用电。自处理站以外(包括变压器)由宾馆负责。
(二)设备用电及控制方式：动力用电均用380V交流电源。所有电器均采用集中控制和现场控制相结合。
七、建设工期和实施进度
根据该工程实际工作量，具体安排如下：
八、环境及社会效益分析
该项目建成运行后，每年可处理生活废水26280吨达标排放，大大减轻了对周围环境的污染，有利于周围人民群众的身体健康。
(一)项目背景
广州富生源环保工程有限公司
(二)污水排放水量及排放规律
根据宾馆的要求，参考对国内众单位多年积累的设计资料和富生源环保在生活污水处理方面的成功经验，同时考虑到雨水倒灌和旅游高峰情况，该宾馆污水处理量按3m3/H设计。
该污水处理站设备运行采用全自动兼人职守操作，每天工作24小时，年生产按365天计。
(三)污水水质状况
根据一般宾馆的水质监测报告和实际情况，该废水水质状况如下：
| 污染项目 | CODcr | BOD5 | SS | pH值 |
| 数值 | 300mg/L | 200mg/L | 140mg/L | 8.0 |
二、工程方案编制的依据、原则和范围
(一)编制依据
1、《中华人民共和国水污染防治法》;
2、企业提供的水质、水量及相关情况;
3、国家《污水综合排放标准》GB8978—1996中的一级排放标准;
4、《室外排水设计规范》GBJ14—47;
5、国家现行的有关工程设计规范。
(二)编制原则
1、认真贯彻国家关于环境保护工作的方针和政策，符合国家的有关法规、规范、标准;
2、选用的工艺流程处理效果好，技术先进成熟稳妥可靠，适应性强，经济合理，在确保达标排放的前提下，力求简单实用，以方便管理操作;
3、尽量降低一次性投入，力求运行成本降低，具有可持续发展性;
4、创建良好的生产和生活环境，努力创建现代化花园式的污水处理工程。
(三)编制范围
1、本方案只涉及废水处理站内的设计和施工概算;
2、消防设计、冬季保暖及废水处理站外的管网设计、供电系统设计和概算由企业自行安排。
三、排放废水特点概述
该宾馆排放废水属中等偏低浓度的有机废水，主要含有有机污染物质，不含有毒物质，废水的BOD5/CODcr为0.6左右，可生化性好，易于生化处理。
四、宾馆废水治理工艺选择
(一)工艺选择
宾馆排放的废水污染物含量中等，废水中含溶解性CODcr比重大，单纯采用物化混凝处理很难达标排放;采用生化处理效果较好。
根据公司去宾馆实地考察，由于宾馆周围空地有限，建议采用一体化的钢体结构，内部的机电设备原则采用日本原装，具有占地面积小、灵活、耐用、基本无噪音和运行费用低等优点。相对投资不大。但是由于用户出于经费原因，要求再作一个地埋式，以土建为主的处理系统，处理工艺仍采用生化处理。
(二)生物处理技术
在生物处理技术中，我们选择了近年来发展最为迅速的一种好氧生物处理技术——生物接触氧化法。
该法属于生物膜法的一种，该法的生物载体主要是池内装置的优质生物填料。与其它生物处理方法相比，其主要特点是：
1.由于填料的比表面积大，池内的充氧条件良好，生物接触氧化池内单位体积的生物固体量(10~20g/L)都远远高于活性污泥法曝气池的生物量(1.5~3.0g/L)。因此，生物接触氧化池具有较高的容积负荷(3.0~6.0kgBOD5/m3·d)，是活性污泥法的6~7倍。
2.由于相当一部分微生物固着生长在填料表面，不存在令人头痛的污泥膨胀问题，运行管理方便。
3.由于生物接触氧化池内生物固体量多，水质属完全混合型，因此生物接触氧化池对水质水量的骤变有较强的适应能力。
4.由于生物接触氧化池内生物固体量多，有机容积负荷较高，其F/M(有机基质F与微生物M 的比值)可以保持在一定水平，因此污泥产量低于活性污泥法。
5.处理能力大，占地面积小，容积负荷高，池子容积小，相当于活性污泥法和氧化沟的四分之一至五分之一。
6.氧的利用率高(15%以上)运行动力省。
在生物接触氧化法工艺中，有两种供氧方式,一种是鼓风曝气，一种是射流曝气。这两种方式相比，鼓风曝气具有氧利用率高、能耗省等特点，因此，该工程方案决定采用《鼓风曝气生物接触氧化法》工艺对该企业废水进行生化处理。
该技术具有投资少、效益高、运行费用低、操作管理方便、耐冲击负荷强等特点。
另外，由于该宾馆地处中原，考虑冬季时间长，气温低，不利于微生物的生长发育。因此，我们特意在生化处理阶段延长生化处理时间，在设计上对BOD5负荷取值偏低，为冬季低温运行留有较大的余地。
五、污水处理站设计技术方案
(一)工程地点：宾馆的停车场地下
(二)设计参数
1.设计处理能力：Q=72m3/d，每天24小时运行设计，3m3/h。
2.设计进水水质(见表1)
表 1 设计进水水质
| CODcr | BOD5 | SS | pH | 单位（pH除外） |
| 300 | 200 | 150 | 8 | mg/L |
3.设计出水水质(采用GB8978-1996《污水综合排放标准》中的一级标准)。即见表2：
表 2 设计出水水质
| CODcr | BOD5 | SS | pH | 单位（pH除外） |
| ≤100 | ≤30 | ≤70 | 6~9 | mg/L |
(三)工艺流程说明
废水经格栅除去漂浮物，流入调节池进行水质与水量的调节预处理，然后，再进入一级和二级接触氧化池进行生化处理，同时对一级和二级接触氧化池的水用鼓风机进行曝气。经过二级接触氧化池进行生化处理之后的水含有残余的生物膜，必须经行沉淀，经沉淀后的上清液排出，此时的出水水质达到GB8978-1996一级标准。经沉淀池后产生的污泥回化粪池进行厌氧处理。经过化粪池进行厌氧处理后的上清液再流入调节池进行处理，如此循环。
(四)本工艺流程中采用的特色技术
1.本工艺对产生的污泥经过巧妙设计，不需要外排处理，而是进行厌氧消化。这样大大改善了污水处理站的环境。由于整个污水处理实施全部埋在地下，基本做到不占地。
2. 生物接触氧化池：该装置为整个废水处理工艺中关键技术，这里应用了目前国内最先进的不会堵塞的曝气装置——可变孔曝气软管和新型的组合式多孔环生物填料。保证了生化系统的高效运行。
(五)废水处理效果预测
处理后水质预测(见表3)
表 3 主要处理单元去除率
| 处理单元 | 项目 | 主要污染物 | ||
| CODcr(mg/L) | BOD5(mg/L) | SS(mg/L) | ||
| 调节池 | 进水 | 300 | 200 | 150 |
| 出水 | 240 | 160 | 120 | |
| 去除率（%） | 20 | 20 | 20 | |
| 生物接触氧化池 | 进水 | 240 | 160 | 120 |
| 出水 | 60 | 24 | 60 | |
| 去除率（%） | 75 | 85 | 50 | |
由此可见，处理后水质达到GB8978-1996一级标准。该处理后水质再经过滤处理完全可回用于企业办公楼、住宅楼冲厕和浇花草用。
(六)主要构筑物及设备概述
1. 主要构筑物概述：
① 调节池
主要功能：是均化水质，调节水量，由于废水水质和水量时际变化较大，根据该宾馆废水排放情况，调节池必须至少有8个小时的储水调节能力，才能保障污水处理稳定进行。
砖混结构，设计HRT=8h;V有效=24m3，H有效=3m，超高0.5m，V总=28m3。
②生物接触氧化池(二个)
砖混结构，设二个廊道，串联运行。池深4.5m，有效水深4.0m，容积负荷取0.8kgBOD5/m3.d， V总=30m3，水力停留时间HRT=6h。底部设V填料=18m3，HA65-5.5型可变孔曝气软管,池内装填组合式多孔环生物填料。
③二沉池
采用砖混结构，设计表面负荷1.5m3/ m2.h，V有效=9m3， V总=15m3，(含泥斗)，水力停留时间HRT=2.5h。
2.主要设备概述：
① 格栅：采用自制水力格栅，钢制，粗细二道。
② 风机、潜污泵和污泥泵：各一台。
③ 液位控制装置二套。
④ 可变孔曝气软管二组。
上述各机电设备与配电系统(含动力配电柜，动力配电箱，照明配电箱等)相连并进行控制。
(七)工程投资估算和占地面积
1. 工程投资估算：(见表4)
表4 工程投资估算 单位：人民币

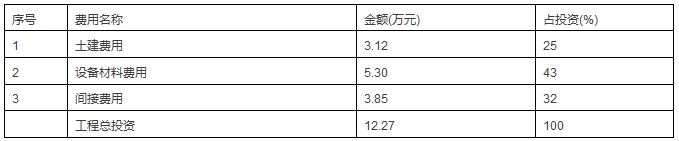

投资构成汇总表
2. 工程占地面积：
工程占地面积约为28m2。
(八)直接运行费用分析
1. 吨水电费：配电功率为3kw，吨水耗电=3/3=1.0，每度按0.5元计，则吨水电费：0.5×1=0.5(元/吨水);
2. 人工费：一人兼管，每月工资500元，吨水费用：
500÷30÷72=0.23(元/吨水);
3. 合计吨水直接运行费用：0.5+0.23=0.73(元/吨水)。
六、电气设计
(一)设计范围：本方案设计用电范围以废水处理进线盒为界，进线盒以内的动力设备用电及照明用电。自处理站以外(包括变压器)由宾馆负责。
(二)设备用电及控制方式：动力用电均用380V交流电源。所有电器均采用集中控制和现场控制相结合。
七、建设工期和实施进度
根据该工程实际工作量，具体安排如下：
八、环境及社会效益分析
该项目建成运行后，每年可处理生活废水26280吨达标排放，大大减轻了对周围环境的污染，有利于周围人民群众的身体健康。
